高压微粉机

产品简介 突出优势 技术参数 在线留言

产品介绍

高压微粉磨主要由主机，鼓风机，超细度分析机，成品旋风积粉器，布袋除尘器及连接风管管道等组成，根据用户需要可以配备提升机、储料仓、电控柜、给粉机、破碎机等辅助设备。

在微粉磨研磨室内，磨辊总成通过横担轴悬挂在磨辊吊架上，磨辊吊架与主轴及铲刀架固定联结，压力弹簧靠拉力杆紧紧的压在磨辊轴承室的悬臂外端上，以横担轴为支撑点，靠弹簧压力使磨辊紧紧压在磨环内圆表面上，当电机通过传动装置转动时，装在铲刀架上的铲刀与磨辊同步转动，磨辊在磨环内圆表面上滚动的同时绕自身转动，分析机通过电机传动装置带动分析机叶轮旋转，其分析机的速度调整决定出粉细度。

产品性能

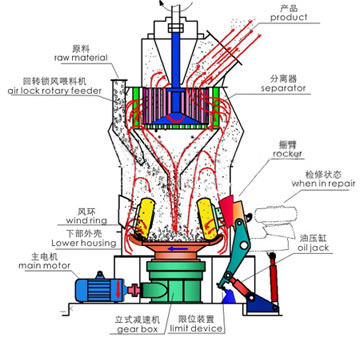

工作原理

在高压微粉磨粉机研磨室内，磨辊总成通过横担轴悬挂在磨辊吊架上，磨辊吊架与主轴及铲刀架固定联结，压力弹簧靠拉力杆紧紧的压在磨辊轴承室的悬臂外端上，以横担轴为支撑点，靠弹簧压力使磨辊紧紧压在磨环内圆表面上，当电机通过传动装置转动时，装在铲刀架上的铲刀与磨辊同步转动，磨辊在磨环内圆表面上滚动的同时绕自身转动，分析机通过电机传动装置带动分析机叶轮旋转，其分析机的旋转速度决定了出粉细度。

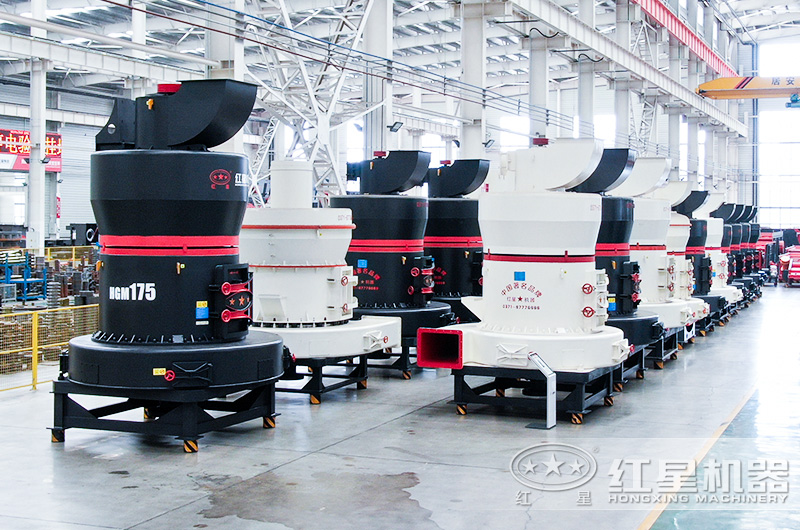

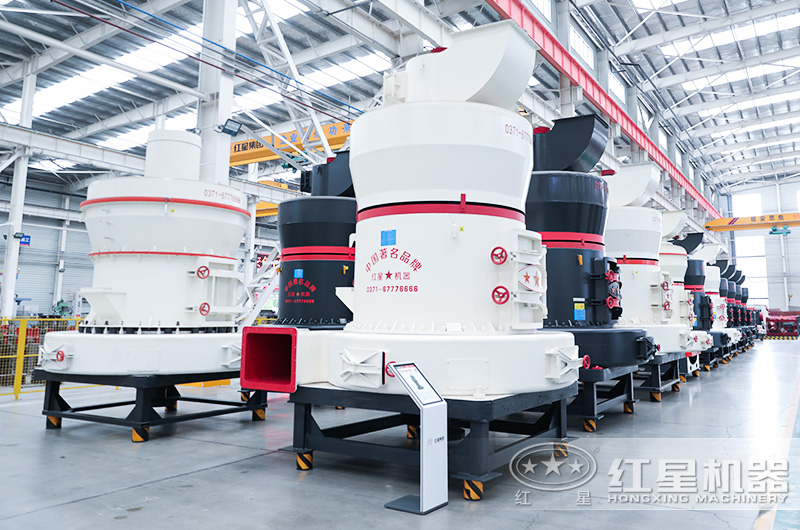

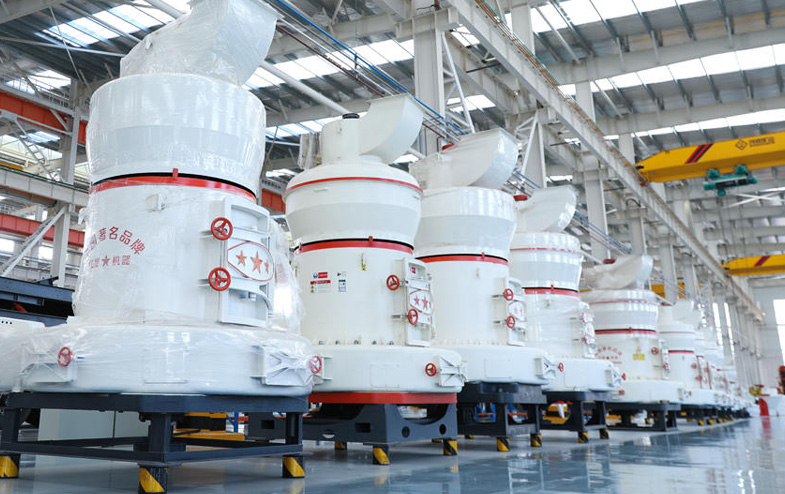

图片实拍

技术参数

参数 型号	微粉93	微粉92	微粉87	微粉76	微粉66
进料粒度（mm）	≤25	≤25	≤20	≤20	≤15
成品粒度（mm）	0.125-0.010	0.125-0.033	0.125-0.010	0.125-0.033	0.125-0.010
不同物料细度班产量（t)	0.8-12	0.6-10	0.4-8	0.3-6	0.2-4
中心轴转速（r/min）	140	148	160	170	180
磨环直径（mm）	1006	973	907.5	850	725
磨辊直径（mm）	300	300	270	250	210
磨辊高度（mm）	160	160	150	150	150
主机电机(kw)	Y225M-8-30	Y225M-8-22	Y225M-8-22	Y225S-8-18.5	Y225M-8-15
风机电机	Y180M-2-22	Y180L-4-22	Y160L-4-18.5	Y160L-4-15	Y160L-4-11
分析器电机	YCT180M-4A-4	YCT180M-4A-4	YCT180M-4A-4	YCT160-4B-3	YCT160-4B-3
